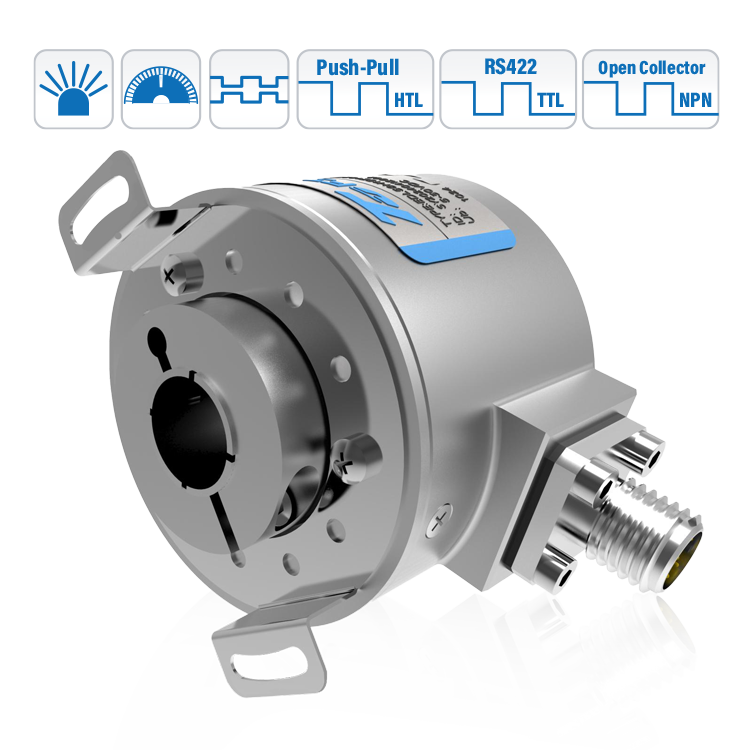

- 增量式编码器
- 感应原理 光电
- 外径 Φ60mm
- 轴径 空心轴 Φ10、Φ12、 Φ14、 Φ15mm
- 最大脉冲 5000PPR
- 工作电压 5-30VDC
- 防护等级 IP65/IP67
出轴方式空心轴 Φ10、Φ12、Φ14mm、Φ15mm
防护等级IP65/IP67
每分钟最大转速6000RPM
最大轴负荷40N 轴向，80N 径向
冲击100g，6ms
振动10g，10...2000HZ
主轴材料铝合金
外壳材料铝合金
工作温度-40℃…+85℃
贮存温度-40℃…+85℃
出线方式径向出线
输出电路 推挽差分，RS422（TTL 兼容）
分度5000脉冲/转
电源5-30V
无负载时消耗电流≤100mA
最大负载电流±40mA
最高输出频率300KHz
信号高电平 推挽差分＞+Ub-4V
RS422＞2.5V
信号低电平 ＜0.8V
上升时间Tr最大1μs
下降时间Tf 最大1μs
短接保护有

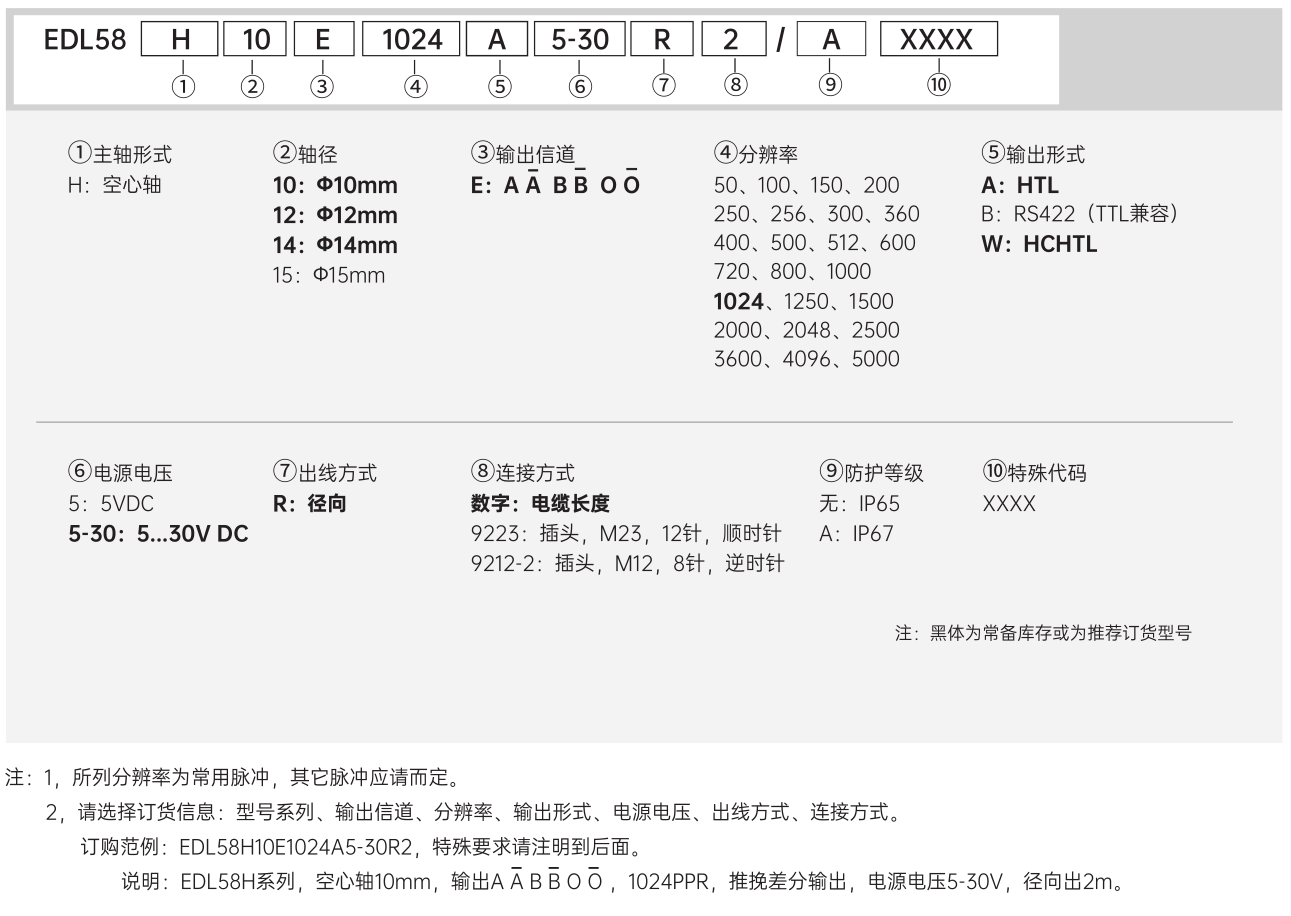

订购范例：EDL58H10E1024A5-30R2
