ECC3802S系列

轴 径实心轴 Ø6mm

防护等级IP65

每分钟最大转速6000 rpm

最大轴负荷40N 轴向，80N 径向

冲击100g，11ms

振动20g，10...2000HZ

轴承寿命10^{9 转}

启动力矩≤0.6N.cm

主轴材料不锈钢

主体材料铝合金

外壳材料铁壳+黑色喷涂

工作温度-40℃…+85℃

贮存温度-40℃…+85℃

重量≈128g

出线方式径向

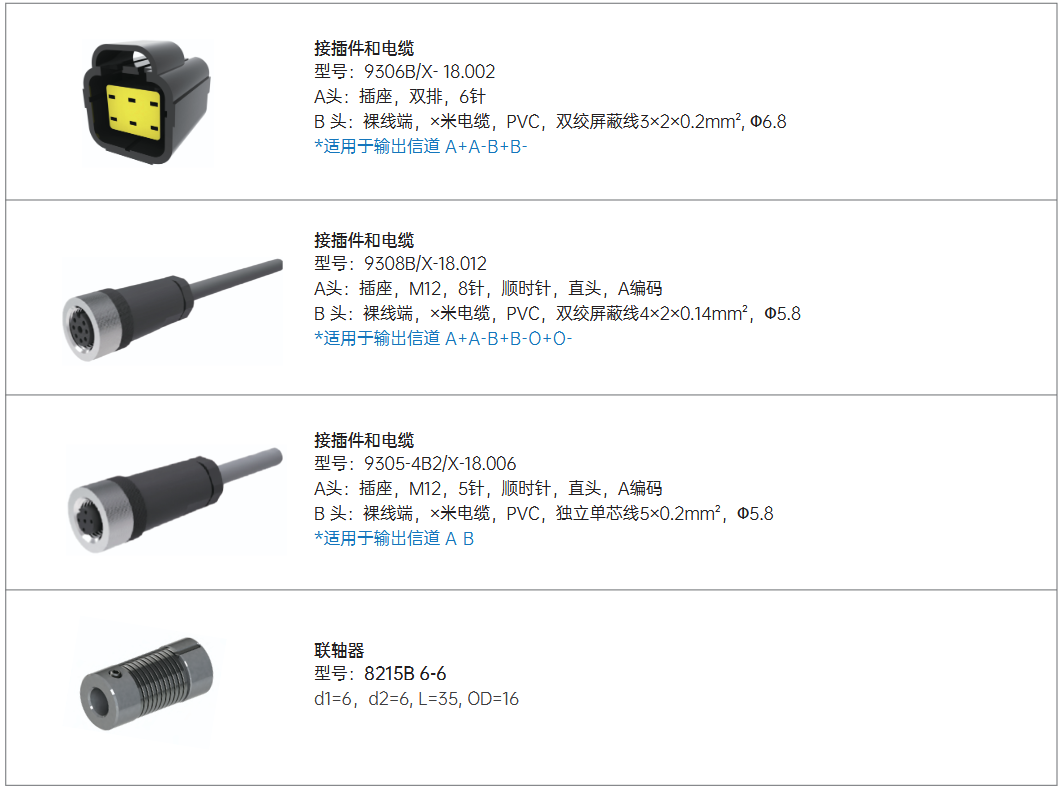

连 接电缆 + 插头, 双排, 6针
电缆＋插头, M12, 8针, A编码
0.2m电缆+ 插头, M12, 5针, A编码
直接出线

输出电路推挽（HTL）、推挽差分（HTL）、RS422

电源 5-30VDC

空载电流最大80mA

最大负载电流±80 mA（HTL）
±50mA（RS422）
-50mA（集电极开路）

最高输出频率300KHz

最长电缆长度100kHZ 时30m（HTL）
100kHZ 时50m（TTL）

信号高电平 最小 Ub-2.5V（HTL）
最小 2.5V（TTL）

信号低电平 最大 0.8V（HTL）
最大 0.4V（TTL）

上升/下降时间最大1μs

接口保护浪涌保护、反极性保护、短接保护、静电保护

EMC抗干扰DIN EN 61000-6-2

EMC发射干扰DIN EN 61000-6-4
