防爆型编码器

BETF100-HT系列
Ex ib ⅡC T4 Gb

  • 感应原理 光电
  • 防爆标志:Ex ib ⅡC T4 Gb
  • 外径 Φ101mm
  • 轴径 Φ25、Φ30、Φ35、Φ38、Φ40、Φ42、Φ45mm
  • 最大脉冲 20~5000PPR
  • 工作电压10-23VDC
  • 防护等级IP64

技术参数

技术数据-机械参数

出轴方式空心轴 Φ25、Φ30、Φ35、Φ38、Φ40、Φ42、Φ45mm

感应原理光电

最大脉冲20~5000PPR

工作电压10-28VDC

防护等级IP64

每分钟最大转速3000RPM

最大轴负荷≤50N轴向, ≤80N径向

冲击100g,6ms

振动10g,10...2000HZ

启动力矩<0.2Nm

主轴材料不锈钢

主体材料铝合金阳极氧化

外壳材料铝合金阳极氧化

工作温度-40°C≤Ta≤80°C

贮存温度-40℃~+85℃

重量≈950g(不含电缆)

技术数据-电气参数

输出电路 推挽输出、推挽差分输出

分度最大5000 脉冲/转

无负载时消耗电流最大80 mA

负载电流最大40 mA

最高输出频率100KHz

信号高电平 最小Ub-2.5V

信号低电平 最大0.8V

上升时间Tr最大1μs

下降时间Tf 最大1μs

短接保护

订货信息

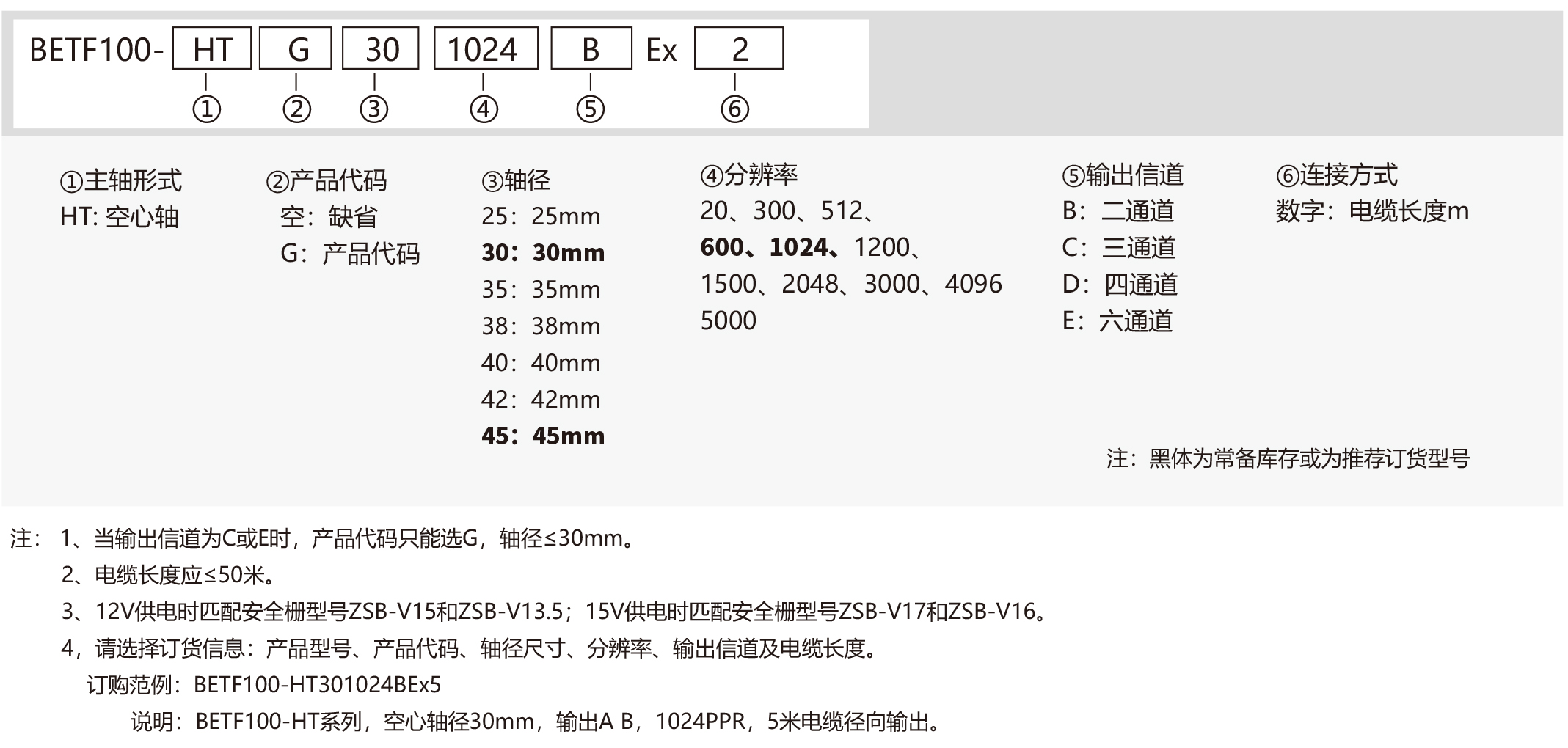

订购范例:BETF100-HT301024BEx5
