- BDEEX115SA系列
- 防爆编码器
- 设备类型 Ⅱ类（气体)、Ⅲ类（粉尘）
- 防爆形式 本安型
- 防爆标志： Ex ib IIC T4 Gb，Ex tb IIIC T80℃ Db，Ex ib IIIC T130℃ Db
- 适用危险区域 1区/21区
- 感应原理 光电
- 功能原理 防爆增量式编码器
- 外径 Φ115mm
- 实心轴轴径 Φ10、Φ11、Φ12mm
- 最大脉冲 1024PPR
- 工作电压 8-18VDC、24VDC
- 防护等级 IP66
出轴方式实心轴 Φ10、Φ11、Φ12mm
防护等级IP66
每分钟最大转速3000RPM
最大轴负荷≤70N轴向， ≤140N径向
冲击100g，6ms
振动10g，10...2000HZ
启动力矩＜0.1 Nm
主轴材料不锈钢
主体材料铝合金阳极氧化
外壳材料铝合金阳极氧化
工作温度-40℃…+80℃
贮存温度-40℃…+80℃
重量≈1200g（2m电缆）
输出电路 推挽输出、推挽差分输出
分度最大1024脉冲/转
电源8-18VDC、24VDC
无负载时消耗电流最大80 mA
负载电流最大40 mA
最高输出频率100KHz
信号高电平 最小Ub-2.5V
信号低电平 最大0.8V
上升时间Tr最大1μs
下降时间Tf 最大1μs
短接保护有

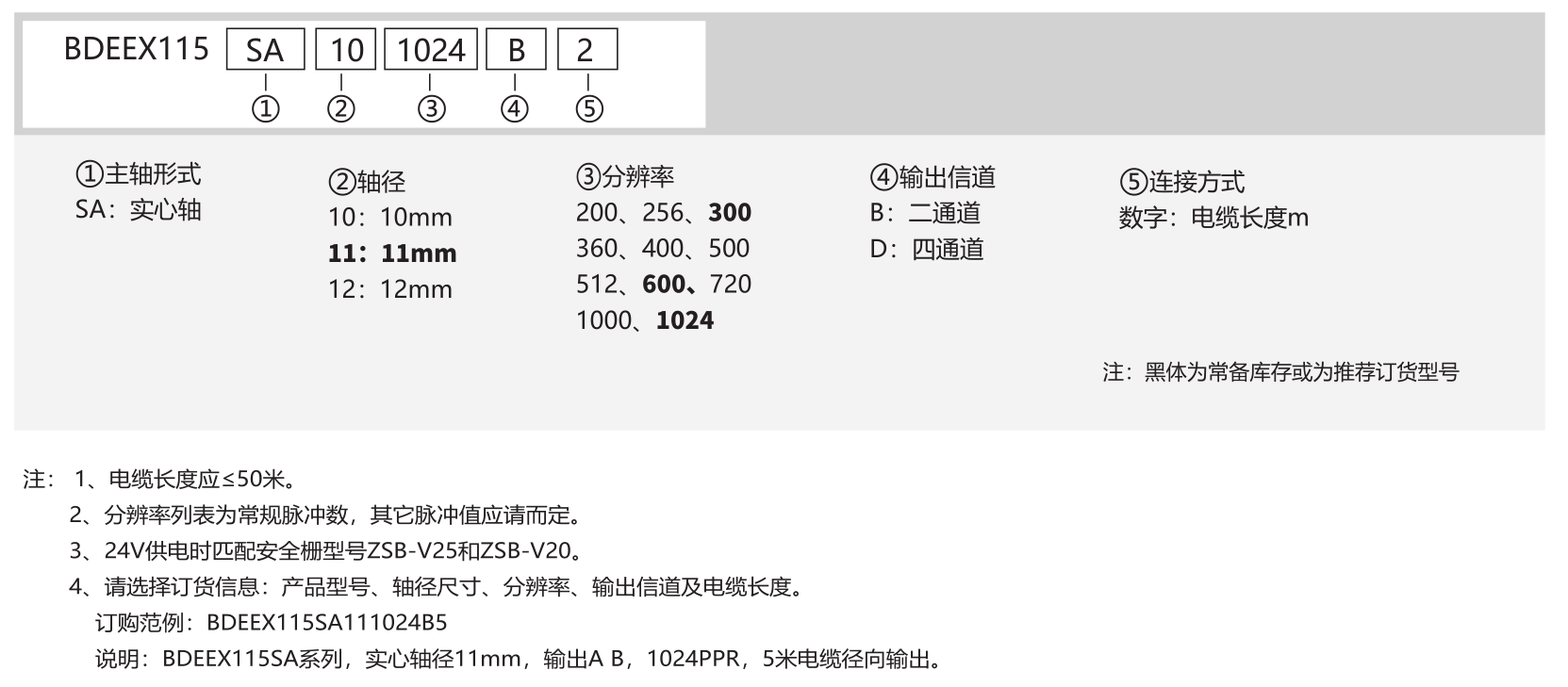

订购范例：BDEEX115SA111024B5
| 文件名称 | 文件类型 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|---|
| BDEEX115SA系列防爆增量式编码器 | 2.67 M |  | ||
| BDEEX系列-China NEPSI 防爆合格证 |  | 1.03 M | | |
| BDEEX系列-CCC Ex认证 |  | 4.24 M | |
