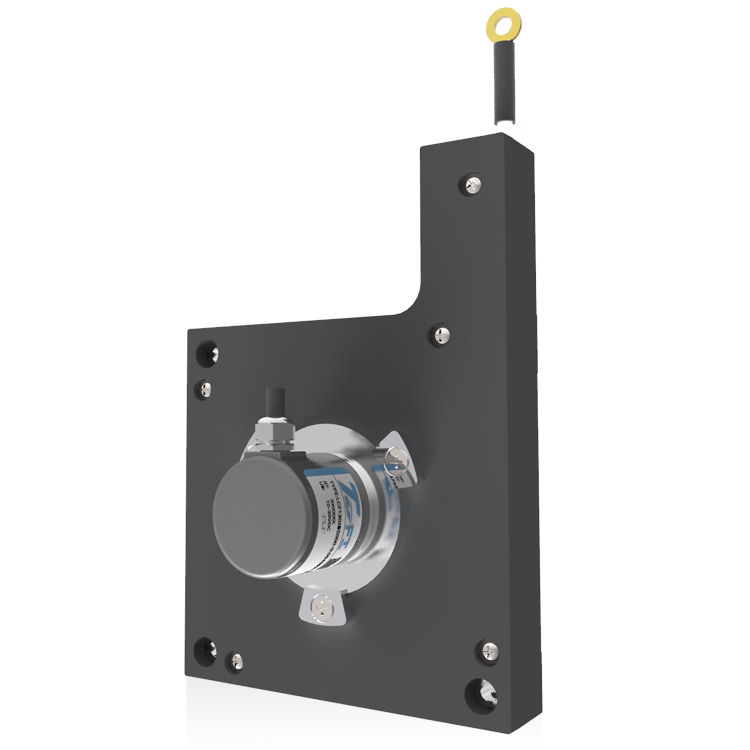

LCF130E系列-增量式

测量行程0~5000mm

集成编码器增量式编码器ESG3802、ESK50、ESG50系列

分辨率≥0.154mm

线性精度±0.05%FS

通讯接口推挽、推挽差分、集电极开路、RS422(TTL兼容)

外形尺寸130x130mm

拉线绳材料涂塑钢丝绳

拉线绳直径Φ0.6mm

拉线盒外壳材料高强度工程塑料

出口拉力≈6N

拉线绳每圈长度385mm

拉线编码器分辨率拉线绳每圈长度/编码器每圈分辨率

拉线速度≤2000mm/s

抗震动10g，10~2000Hz

工作温度-20...+70℃（ESG38）/ -30...+70℃（ESK50）

集成编码器增量式编码器ESG3802、ESK50、ESG50系列

拉线盒LCF130-5000

防护等级IP50（拉线盒）/IP54（编码器）

连接类型电缆线（长度可选）

重量≈1000g（不包含电缆线）

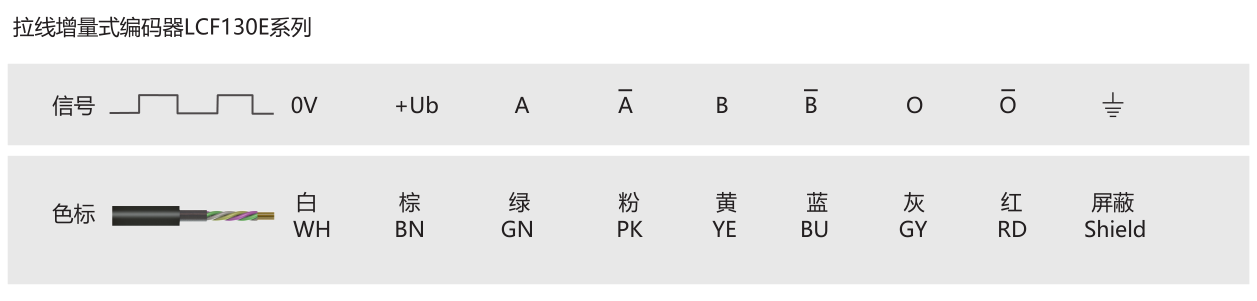

通讯接口推挽输出、推挽差分输出、集电极开路输出 、RS422(TTL兼容)

工作电压5-30VDC、9-26VDC、5VDC±5%

空载消耗电流≤125mA

最大负载电流±80mA

短路保护有

反极性保护有
