转速传感器

RHS15系列

RHS15系列转速传感器
感应原理霍尔感应
功能原理铁磁性齿轮的非接触检测
外形长度 Φ15mm/L=45
感应距离 Sn：0.2-1.7mm
频率范围 0-15KHz
工作电压 7-32V
输出信号通道 AB
输出电路 NPN、PNP
连接：电缆线、电缆线加DEUTSCH插头、电缆线加AMP插头
工作温度 -32~+140℃
防护等级 IP69K

技术参数

技术数据-环境参数

标准温度 100°

工作温度范围-32℃-140℃

防护等级 IP69K

电气寿命（在100℃时的MTBF）200,000h

技术数据-机械参数

感应距离0.2-1.7mm

相位偏移90°时齿槽宽度 4mm

齿轮直径 ≥50mm

齿厚≥10mm

齿轮覆盖传感器的最小宽度 ≥10mm

线束的最大拉力 100N

技术数据-电气参数

供电电压 7-32V

标准电压 15V

最大过电压 55V/1min

输出信号NPN ，集电极开路

上拉电阻 ≤100K

信号输出幅值高电平≥（+Ub-0.5V）

信号输出幅值低电平 ≤+0.5V

输出信道A、B

相位差（取决于齿轮的齿宽）90°+/-20°

占空比 50°+/-10°

信号类型方波

频率1Hz-15KHz

最大消耗电流+Ub=30V30mA

推荐负载电流 5mA

最大负载电流 ≤50mA

电源的反向电压不限制

大电流注入ISO 11452-4(BCI),80% AM,20MHz...1GHz 130mA

辐射抗扰度ISO 11452-5(stripline),80% AM,1MHz...1GHz 200V/m

ESD,DIN EN 61000-4-2 空气放电16KV, 接触放电8KV

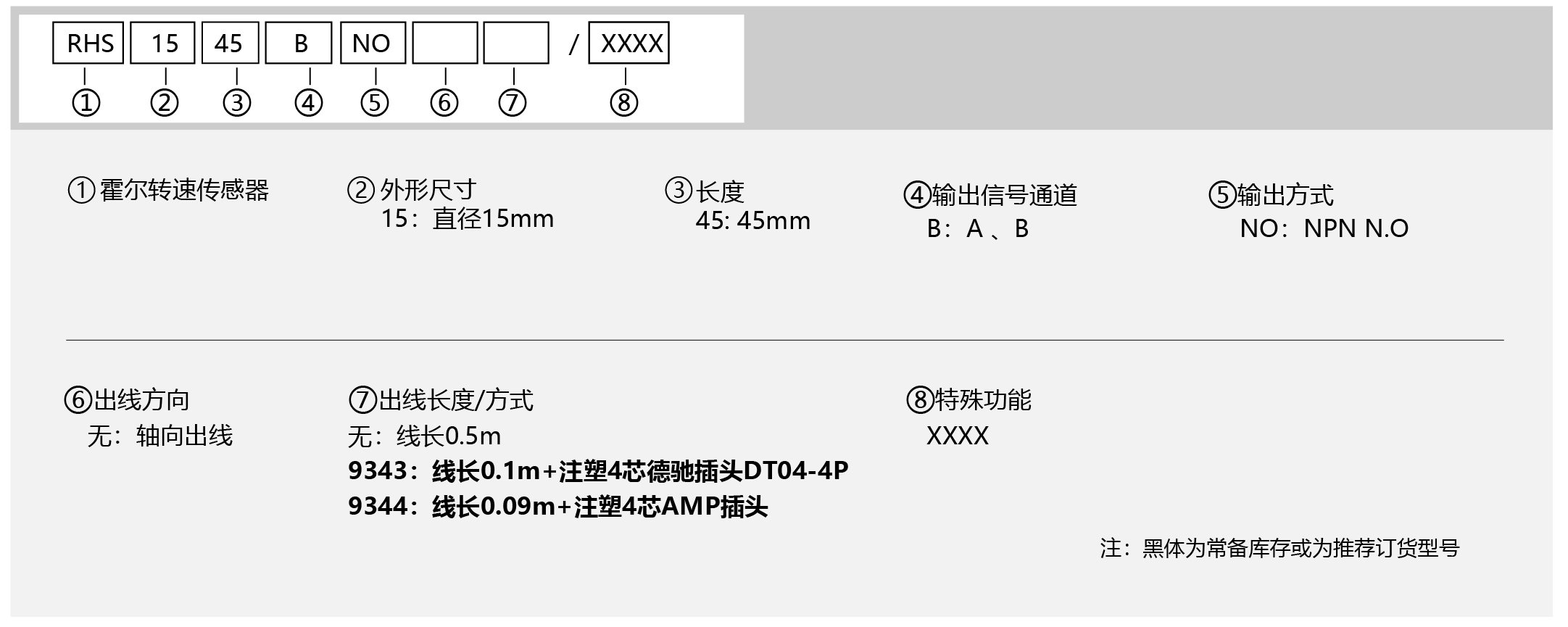

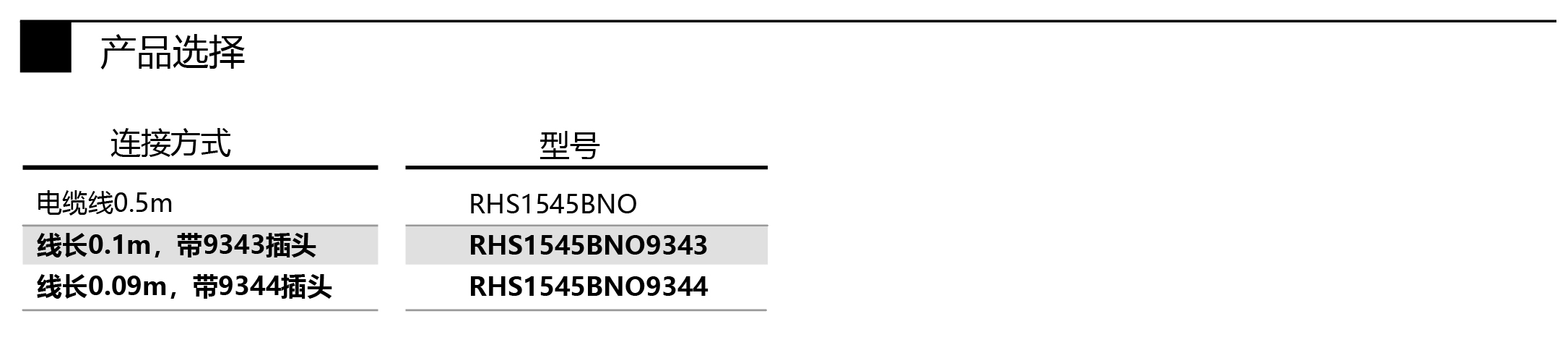

订货信息

电缆线500mm：RHS1545BNO

线长0.1m，带9343插头：RHS1545BNO9343

线长0.09m，带9344插头：RHS1545BNO9344

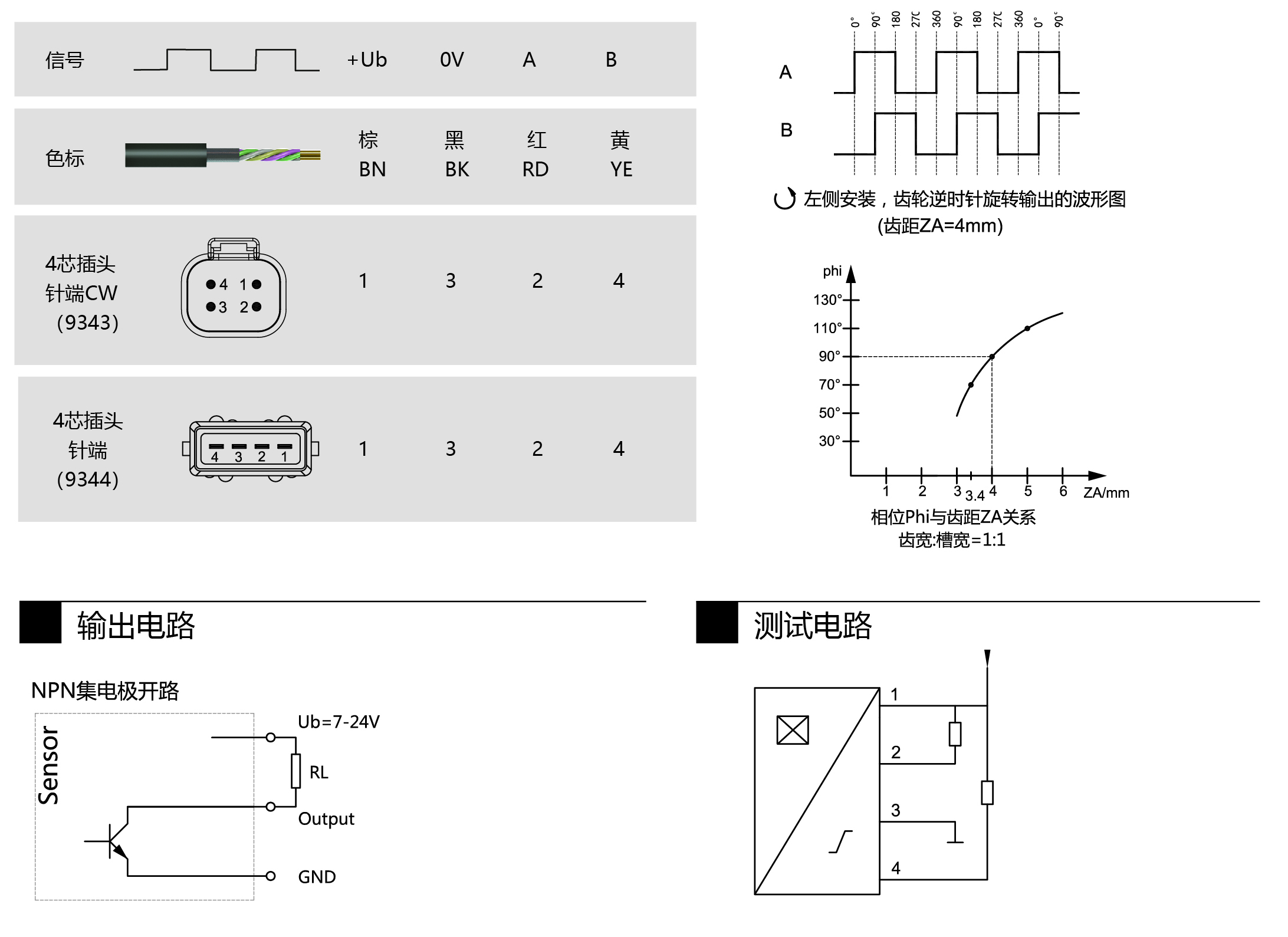

端子配置

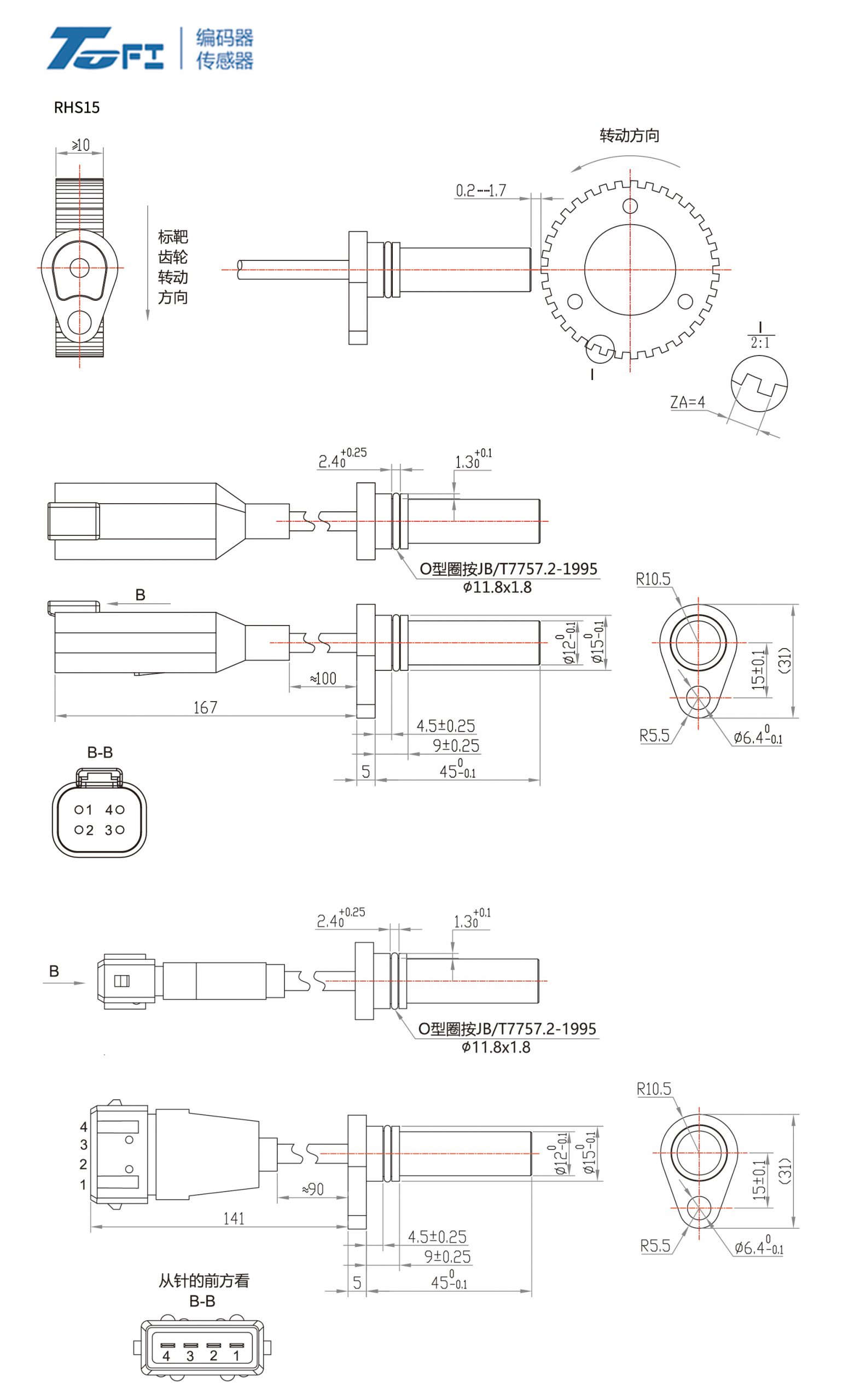

机械图

下载

文件名称	文件缩略图	文件大小	下载链接
RHS15转速传感器		0.42 M
