- JDCE40S系列
- 绝对值编码器
- 感应原理 磁性
- 功能原理 多圈
- 外径 Φ40mm
- 轴径 实心轴Φ6mm、Φ10mm
- 分辨率 28Bit
- 每圈步数 16384/14Bit
- 圈数 16384/14Bit
- 接口 CANopen
- 工作电压 DC10-30V
- 防护等级 IP67
轴径（mm）实心轴Φ6mm、Φ10mm
防护等级IP67
每分钟最大转速4000 rpm
最大轴负荷轴向≤20N； 径向≤40N
冲击100g，6ms
振动10g，10...2000Hz
主体材料铝合金
外壳材料铝合金
工作温度-40℃...+85℃
贮存温度-40℃...+85℃
重量≈180g
出线方式径向出线
工作电压DC10...30V
无负载时消耗电流＜60mA

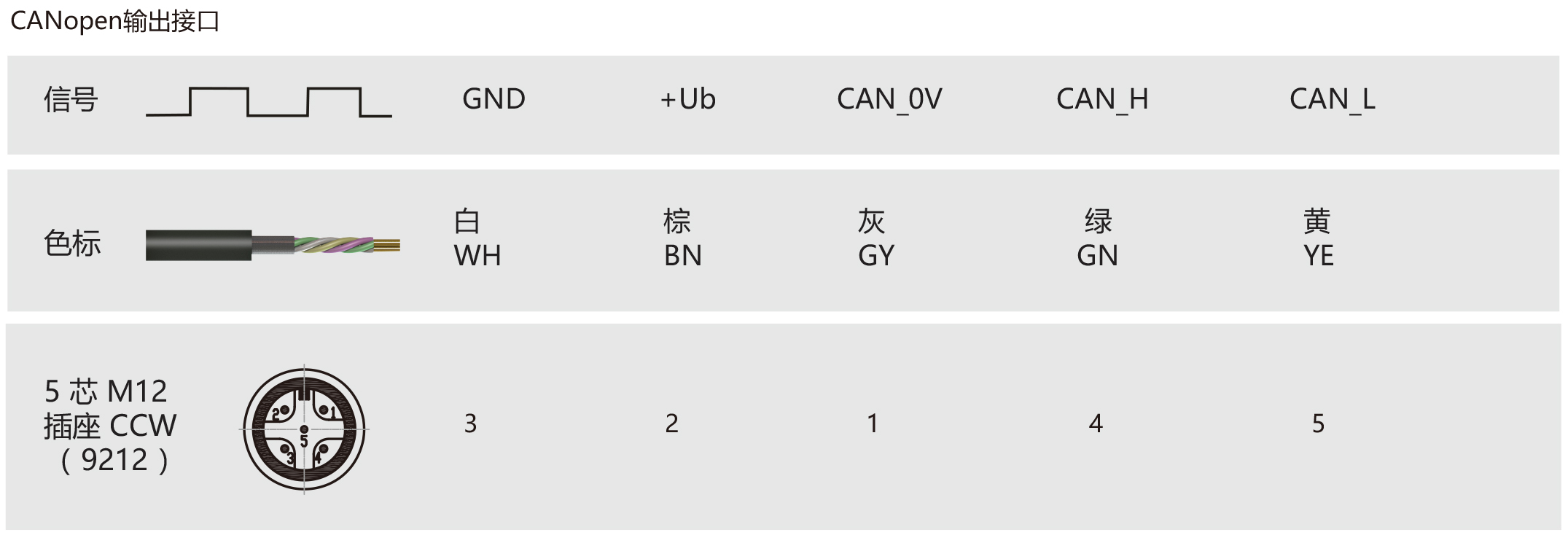

接口类型CANopen
传输速率最大1Mbit/s
输出码制二进制
波特率可编程设置，默认125kbit/s
从站地址可编程设置，默认节点ID为20H
计数方向可编程设置
抗 干 扰EN61000-6-2
发射干扰EN61000-6-4
接口电路保护浪涌保护 、反极性保护 、ESD 保护

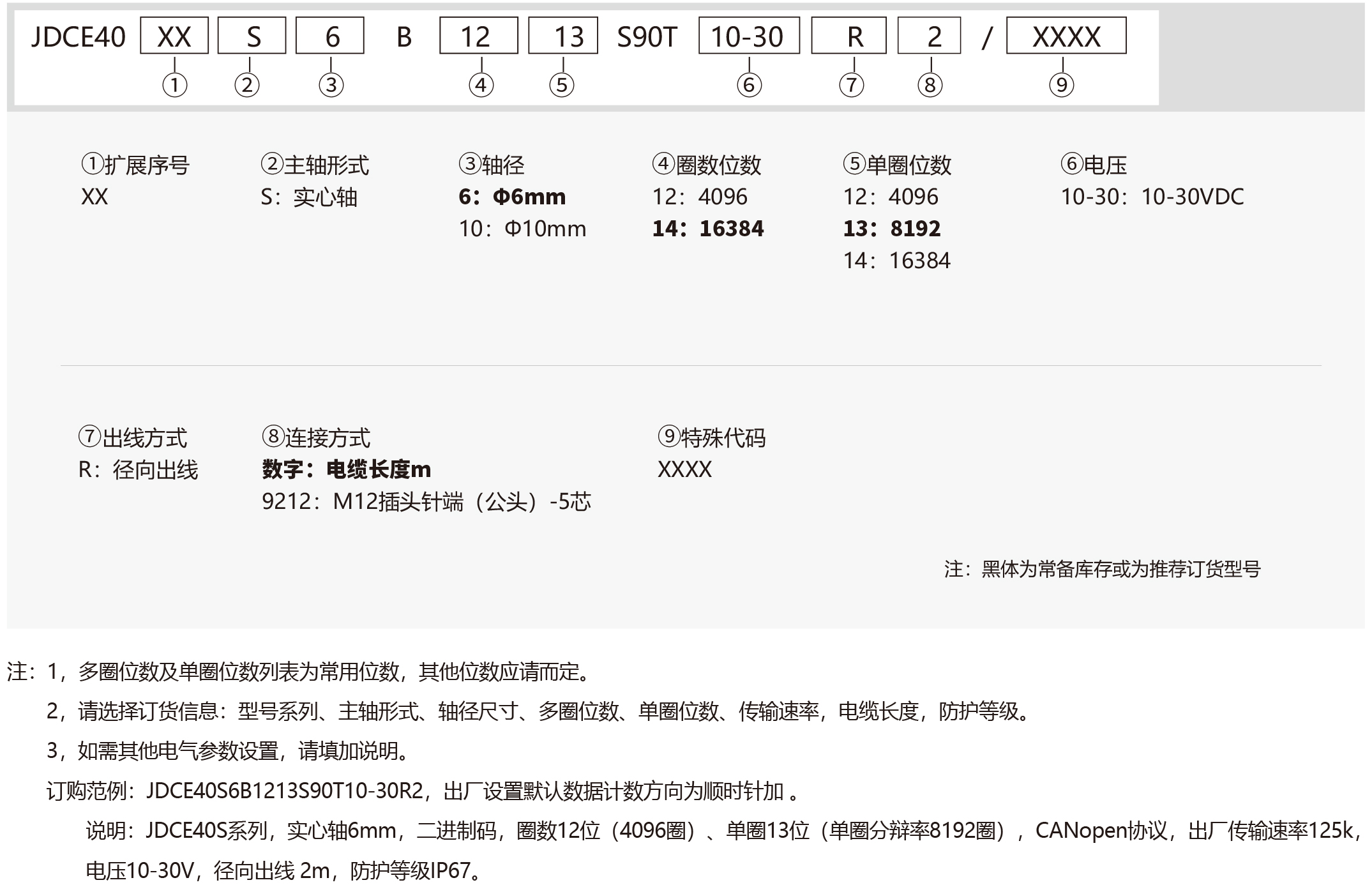

订购范例：JDCE40S6B1213S90T10-30R2
| 文件名称 | 文件缩略图 | 文件大小 | 下载链接 |
|---|---|---|---|
| JDCE40S系列-CANopen | 1.94 M |  |
