磁性传感器

H1245系列

  • 感应物体 导磁性物体
  • 外形尺寸  Φ12,L=45mm
  • 感应距离  Sn=4mm
  • 安装  齐平
  • 工作电压  10-30VDC
  • 输出  200mA,NPN or PNP N.O. or N.C.可选
  • 保护  电源反接保护,输出短路保护
  • 工作温度  -20~70℃
  • 防护等级  IP67

技术参数

技术参数

外壳尺寸Φ12mmx45mm

检测距离 4±15%mm.

设定距离0~4mm

回差1-15%

重复精度 <检测距离*3%

标准检测体12mmx12mmx1t的Q235A钢板

额定输入电压10-30VDC(包含纹波)

无负载输入电流≤10mA

电源ON延时≤40ms

输出负载电流 ≤200mA

输出开关功能H1245F4FO NPN NO or PNP NC
H1245F4FC NPN NC or PNP NO

电压压降≤2.0VDC@100mA

保护电源反接保护,输出短路保护

最大工作频率≤3000Hz

LED显示红色LED

工作温度 -20℃~70℃

防护等级IP67

外壳材料PC

电缆线连接PVC,3芯x2m

重量≤50g(2m线)

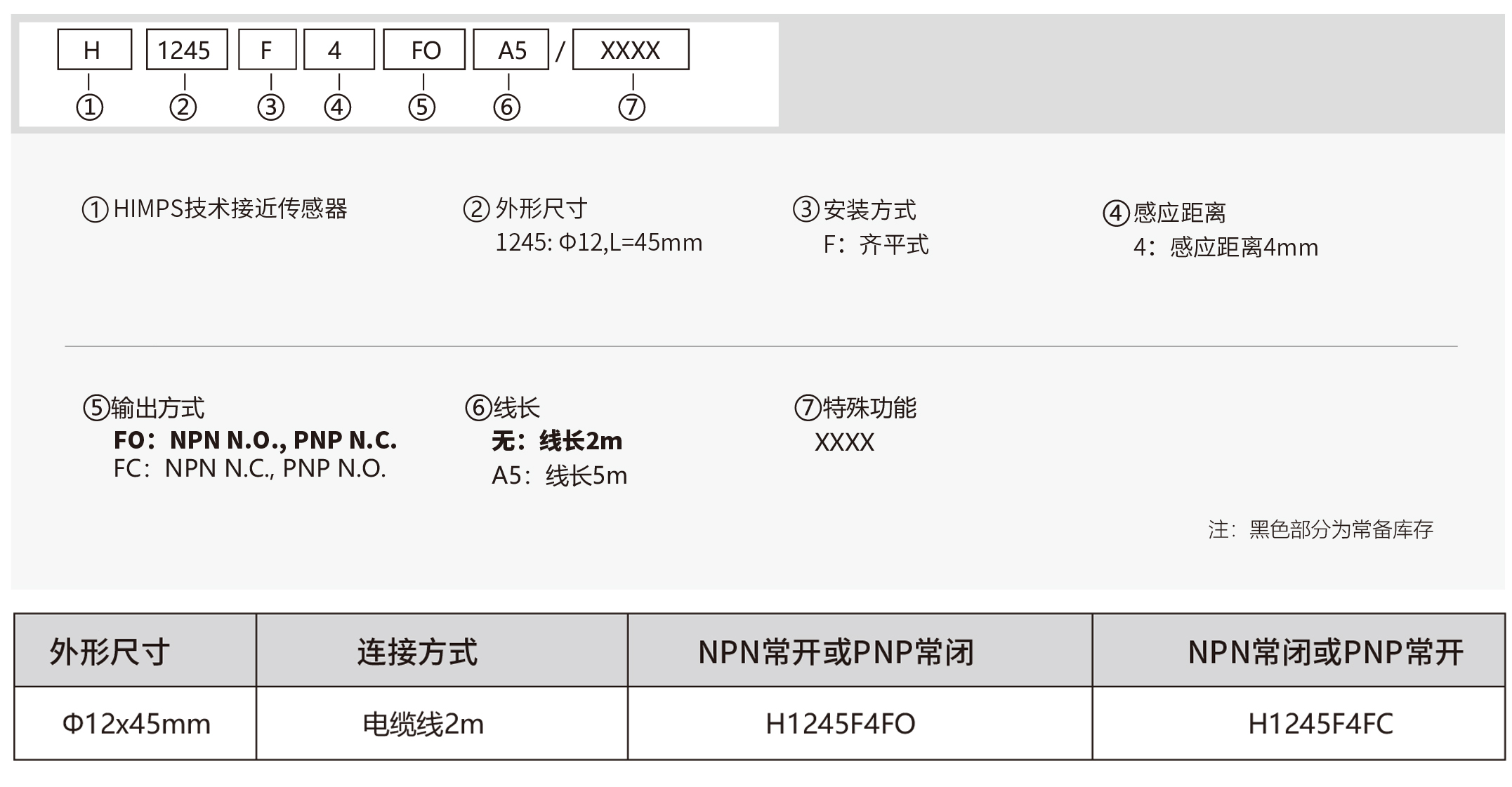

订货信息

订货型号:H1245F4FO

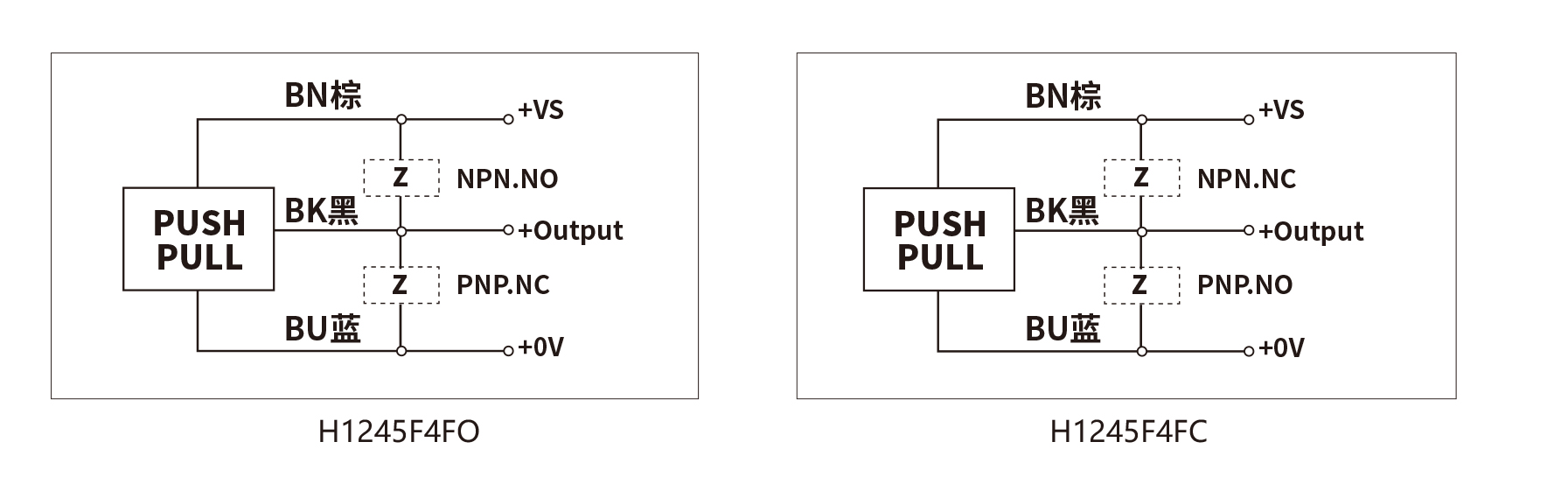

端子配置

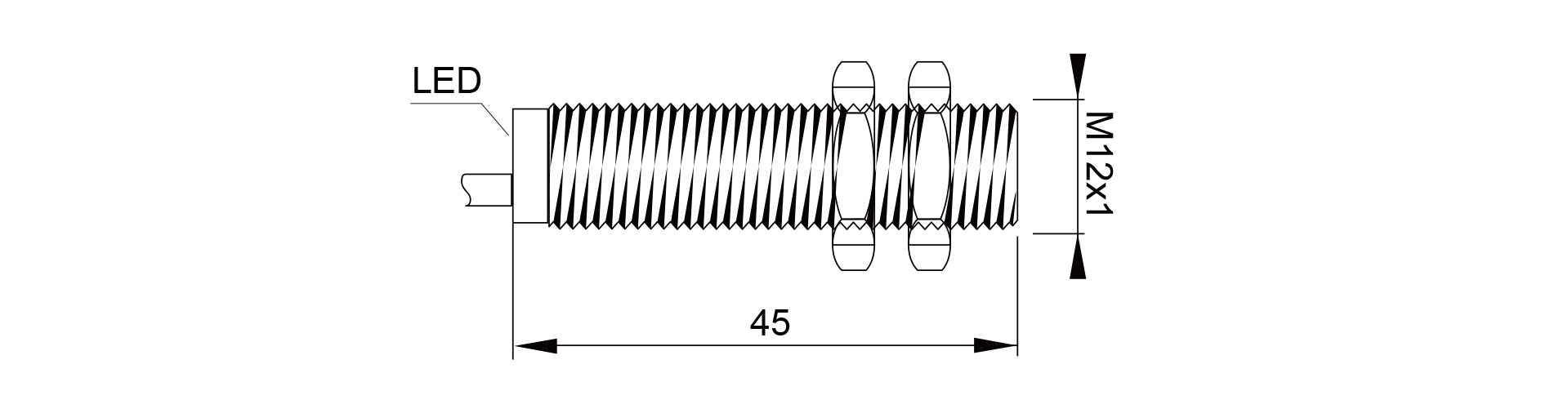

机械图

下载

文件名称文件缩略图文件大小下载链接
H1245-HIMPS技术接近传感器0.28 M
